エコミニLED行灯




2個直列接続のLEDをコイン電池で点灯させるミニLED行灯です。
ON/OFFスイッチ付のコイン電池ホルダーを使用します。

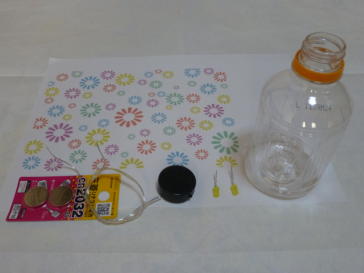

 ミニLED行灯の材料です。
500mlペットボトル
LED x2
コイン電池ホルダー
CR2032コイン電池 x2
行灯デザイン印刷シート

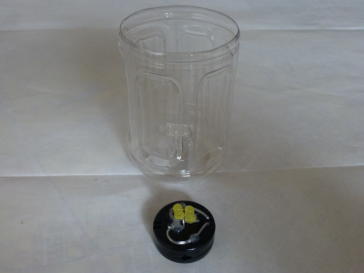

500mlのペットボトルを加工します。
上部飲み口傾斜部分をカットして取り除きます。
LED2個を直列に半田付けしてコイン電池ホルダーの上にホットボンドで固定します。

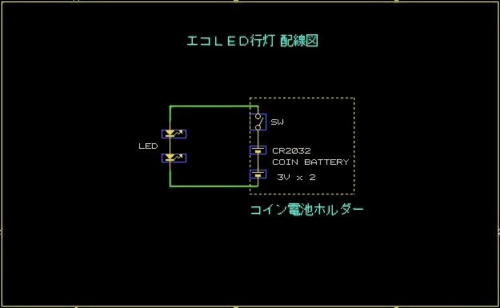

回路図を参考にしてLEDとコイン電池ホルダーを配線半田付けをします。LEDの高さがペットボトルの底のくぼみの中に収まるように高さを微調整してく固定してださい。

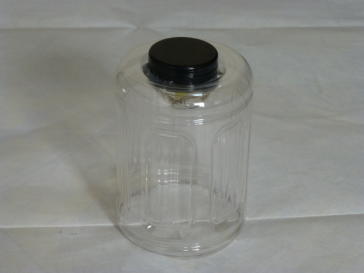

コイン電池ホルダーをペットボトルの底にホットボンドで固定します。

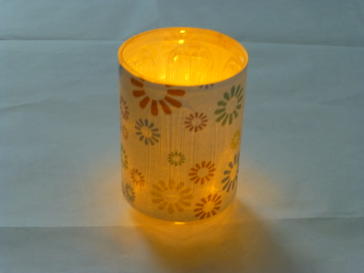

好きな行灯絵柄にデザインした紙を張り付けて完成です。
